压缩空气过滤自动排水器气体排污阀分离过滤系列1       1，2，3，4

  AD-24　AD-24H　 台湾通升TONAIR压缩空气空压自动排水器、自动排水阀（纯机械式排水阀），是一具有世界专利的先进设计产品。它是利用空压系统本身的空气压力，经由一条导管连接，其顶端的泄压阀（可调整微量排气）使排水器之压力低于空压系统，可将冷凝水、油泥与锈渣推挤远离空压系统。这些水份与杂质被连续挤压后，输入积存在自动排水器的下方，再由浮球升高来打开上方的控制器之阀门，再定量自动排放与关闭，此种装置可有效的保持空压系统洁净，而且安装时可不受高度与距离的限制，可随意安装在理想位置，它更不需要使用电源或其它控制导管即可灵活而精准的排放水份与污垢。

　AD-24　AD-24H　台湾通升TONAIR压缩空气空压自动排水器、自动排水阀的另一特殊设计结构－气体、液体、固体三态三层分离结构可使控制器免于浸泡在油污与水份中，这些污水等流体不经过控制器，此控制器的气体通路有三重过滤装置，不会使控制通路阻塞及损坏零件，在使用长久时间后，仍可有效灵活控制而不故障。它的另一项优点是在底部的固体空间内设一大型的圆筒过滤网及手动排垢阀，水分与污垢由入口端进入过滤网内侧后，可贮存大量的较大颗粒污垢及锈渣，在使用一段时间后如需要排除这些杂质时，不需要停止空压机的运转及泄放压力，更不需使用工具来拆解排水器，只需轻易的打开排垢手动阀，即可迅速而直接排放积存在过滤器内的锈渣及污垢。

TONAIR压缩空气自动排水器（自动排水阀）剖面图详见右图：　　　　

     *AD-24,AD-24H适用于大量污垢与锈渣的排放及使用于不易安装的场所


（2）TONAIR空压自动排水器自动排水阀 气体排污阀    AD-34 AD-34M


TONAIR压缩空气自动排水阀自动排污阀气体排水阀规格

自动排水器尺寸：高18cm 直径10cm
自动排水器重量：0.78Kg
自动排水器入口：1/2″PT (NPT) 排水口：3/8″PT (NPT)
自动排水器使用压力：1.5Kg/cm²~13Kg/cm²
自动排水器使用温度：2℃~60℃ (36°~140°F)
自动排水器排水量：60CC/次 （每分钟最高可排放25次）

*自动排水器AD-34M-----铝合金锻造集水罩

　　AF-104压缩空气空压分离过滤器为使压缩空气有效去除水份及不阻塞滤蕊，以创新的设计结构，将扰流分离等物理原理多重应用在滤蕊之前端，可去除大部份的水份与杂质，剩余的水份再由过滤蕊子来滤除，如此配置将可有效去除水份与杂质，其滤蕊不易阻塞，可延长使用寿命，更不会产生压降，使空压系统操作顺畅无后顾之忧。
以下视图为分离过滤器外观及结构示意图，排水分离过滤器其他技术参数： 详见本连接

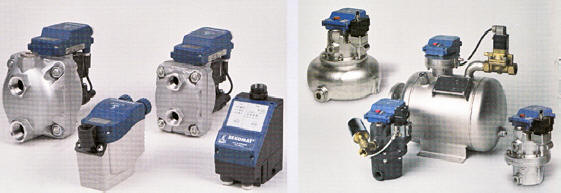

BEKOMAT系列型号（根据连接口径大小的不同而设）：
　　BEKOMAT标准型：BEKOMAT12、BEKOMAT13、BEKOMAT14、BEKOMAT16、BEKOMAT20和BEKOMAT21型；
         BEKOMAT特殊型：BEKOMAT3、BEKOMAT6、BEKOMAT8和BEKOMAT9型
BEKOMAT冷凝液自动排除器特点：
        1、冷凝液自动排除器没有不必要的压缩空气损失；
        2、冷凝液自动排除器根据冷凝液产生量实时排放，排放口径大，避免乳化液的形成；
        3、电子液位控制冷凝液自动排除器传感器适合任何种类冷凝液；
       ４、冷凝液自动排除器排放功能不受冷凝液中杂质影响，从而保证运行的高可靠性；
       ５、电子式液位控制冷凝液自动排除器极低维护，只需很少的维护工作；
       ６、冷凝液自动排除器全自动监控，配备故障信号输出功能。


                       普压型 电子自动排水阀
     OPT-A/B产品技术参数：产品型号OPT-A工作压力0-16Bar电源电压380、230、115VAC、24VAC/DC电压范围±10％,间隔时间0.5~45min,排放0.5~10s

                       高压型 电子自动排水阀
OPT-HP40/80技术参数： 技术参数：OPT-HP40工作压力0-40Bar电源电压380、230、115VAC、24VAC/DC电压范围±10%,间隔时间0.5~45min,排放0.5~10s

   1.电子排水器时间设定可调，可任意设定开关排水阀时间以及开放时间（在有效时间范围内)；
   2.电子自动排水器防水性能优越，运行高度可靠；
   3.电子自动泄水阀产品自售出之日起保证一年。

      本公司另有国产之电子自动排水阀-电子式排水器（精度与可靠性高，主要部件选用进口元件）可供选择， 系列型号如RPT-16、RPT-16B、XUSUN品牌之XCS-15、XCS-15A等诸多型号可提供，电子排水器排放与间隔时间可根据客户要求随意设定， 电子排水器排放时间可大于0.5~10sec,电子排水器间隔时间可大于或小于0.5~45min。


　　（A）空压机（B）贮气筒 （C）AD-24空压自动排水器 （D）AF-100A分离过滤器 （E） 干燥机
　　（F）（I）（K）AD-34空压自动排水器 （排水阀） （G）AF-100B分离过滤器 （H）精密过滤器 （J）工具或机器

　　　　*自动排水器使用压降范围：0.1~0.7kg/cm2(1.5~10psig)
　　　　*自动排水阀透明尼龙集水杯为标准配件，可选配铝合金集水杯。
