                                                          英国WALKER螺纹式精密过滤器
       WALKER公司在英国设计和制造了非常完善的无硅树脂的用于各行各业的压缩空气过滤器,并通过不断地研发新型的高治疗的产品来满足日益变化的市场的需求。螺纹式精密过滤器一共有14个型号的产品规格,口径从1/4到3寸,流量最高可达2600m3/h。在出厂之前,这种过滤器都根据ISO9001的标准经过了完整的测试.

   WALKER精密过滤器它的壳体是用压铸铝制成的,正常耐压可达16巴(公斤),并且可安装1/4英寸的手动排水阀。Walker的这种过滤器内表面经过了电泳涂漆的处理,外表面再喷上一层蓝色的聚酯物来防腐蚀。当然还有一个标准的配置即差压表。配置的差压表能连续监控过滤器的使用情况,并能提示你在最佳的时间更换滤芯。

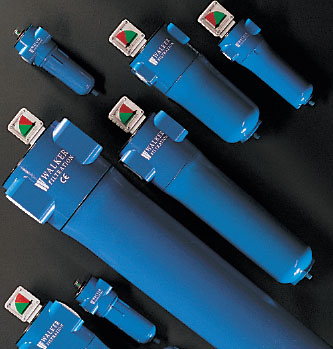

WALKER英国沃克精密过滤器
英国WALKER螺纹式精密过滤器

WALKER精密过滤器特点

·WALKER精密过滤器能连续除去0.003ppm的油污和0.01um的固型颗粒
·精密过滤器内置自动排水器,可配置压差计或差压表
·沃克精密过滤器配备了25um,5um,1um,0.01um4种等级的滤芯,可满足不同客户的需要
·更换滤芯简单快捷
·滤芯过滤面积大,压力损失小,同业相比,同种接口,同样过滤精度下,沃克(WALKER)品牌的精密过滤器流量最大;使用压力0.3~16Barg,处理流量35~2600m3/h
·沃克精密过滤器使用冷却效果大的铝制壳件,具有优秀的冷却干燥效果

   WALKER(英国沃克)精密过滤器广泛适用于各种工业生产设备对高净化等级的要求,如:微电子技术领域,光电行业,石油化工,火力发电厂(火焰电视,仪表监测,一、二次风门,煤粉输送,锅炉汽机等),煤矿(如硐室呼吸气系统),医疗事业(医院气体净化和呼吸气纯化加热等特殊场合),汽车制造,喷涂等诸多需要应用高精密过滤器的场合,提供长期精确可靠的过滤效果。



WALKER精密过滤器技术规格

1、  Walker精密过滤器都是用铝合金制成,并带有CE标志。

2、  符合ISO7/1BSP锥螺纹连接或符合ANSI B2.1NPT连接。

3、  Walker精密过滤器滤芯用顶盖颜色的不同来区分级别,空气是从滤芯里面流到滤芯外里面穿过整个滤芯的。

4、  精密过滤器型号A20A30装有差压计,从型号A55A308装有差压表,型号为55DPIW,但AC级没有,所有AC级过滤器不带55DPIW.

5、  Walker活性碳过滤器不能用于含饱和油的情况,但能高效去除油雾蒸汽,不能去除一些气体如一氧化碳和二氧化碳。AC级滤芯需定期更换,最少不更换周期不能少于6个月。

6、  手动排水阀,型号为MDV25适用所有的型号。

7、  WALKER精密过滤器所有的型号都可附带安装支架,见配件产品页。

8、  所有过滤器壳体都是先经过电泳处理,然后经过喷涂涂上一层蓝色的聚脂粉末来防止腐蚀。

9、  WALKER螺纹式精密过滤器和滤芯都耐矿物油和合成油,可以用于净化需要用无油压缩空气的设备。

10、 对于大流量设备,可参考使用法兰式过滤器。



沃克(WALKER)精密过滤器(老款)选型表:

规格型号

MODEL
接管尺寸

PIPE SIZE
流量
FLOW RATE
Nm3/h
流量
FLOW RATE
SCFM
重量
WEIGHT
Kg
滤芯规格
ELEMENT MODEL
A20(X25,X5,X1,XA,AC) ¼ 35 20 0.65 E361(grade)
A30(X25,X5,X1,XA,AC) 56 33 0.65 E371(grade)
A55(X25,X5,X1,XA,AC) ½ 112 66 1.3 E511(grade)
A76(X25,X5,X1,XA,AC) ¾ 216 127 2.7 E711(grade)
A105(X25,X5,X1,XA,AC) 1 250 147 2.7 E811(grade)
A106(X25,X5,X1,XA,AC) 1 300 176 3.5 E731(grade)
A126(X25,X5,X1,XA,AC) 1¼ 540 318 3.5 E821(grade)
A153(X25,X5,X1,XA,AC) 1½ 725 427 4.4 E831(grade)
A203(X25,X5,X1,XA,AC) 2 800 470 4.4 E831(grade)
A205(X25,X5,X1,XA,AC) 2 1150 675 5.0 E851(grade)
A250(X25,X5,X1,XA,AC) 2½ 1620 954 11.5 E1251(grade)
A305(X25,X5,X1,XA,AC) 3 1620 954 11.5 E1251(grade)
A306(X25,X5,X1,XA,AC) 3 2210 1301 15.5 E1261(grade)
A308(X25,X5,X1,XA,AC) 3 2600 1531 19 E1281(grade)
A391(X25,X5,X1,XA,AC) DN80 2160 1270 58 E139(grade)
A483(X25,X5,X1,XA,AC) DN100 3100 1824 74 E88(grade)
A484(X25,X5,X1,XA,AC) DN100 4250 2500 74 E88(grade)
A686(X25,X5,X1,XA,AC) DN150 6500 3824 165 E88(grade)
A688(X25,X5,X1,XA,AC) DN150 8720 5130 208 E88(grade)
A8810(X25,X5,X1,XA,AC) DN200 11000 6470 260 E88(grade)
A10816(X25,X5,X1,XA,AC) DN250 17000 10000 450 E88(grade)
A12824(X25,X5,X1,XA,AC) DN300 25500 15000 1200 E88(grade)
沃克(WALKER)精密过滤器(新款)选型表:
规格型号

MODEL
接管尺寸

PIPE SIZE
流量
FLOW RATE
Nm3/h
流量
FLOW RATE
SCFM
重量
WEIGHT
Kg
滤芯规格
ELEMENT MODEL
A018(X25,X5,X1,XA,AC) ¼ 13.6 8 0.3 E0304(grade)
A019(X25,X5,X1,XA,AC) ¼ 25.5 15 0.3 E0305(grade)
A028(X25,X5,X1,XA,AC) ¼ 42.5 25 0.6 E0406(grade)
A038(X25,X5,X1,XA,AC) 59.5 35 0.6 E0407(grade)
A058(X25,X5,X1,XA,AC) ½ 85 50 0.7 E0413(grade)
A059(X25,X5,X1,XA,AC) ½ 119 70 1.6 E0613(grade)
A078(X25,X5,X1,XA,AC) ¾ 144 85 3.5 E0613(grade)
A079(X25,X5,X1,XA,AC) ¾ 212 125 4.4 E0620(grade)
A108(X25,X5,X1,XA,AC) 1 229 135 2.0 E0620(grade)
A109(X25,X5,X1,XA,AC) 1 297 175 2.0 E0625(grade)
A128(X25,X5,X1,XA,AC) 1¼ 476 280 2.8 E0730(grade)
A158(X25,X5,X1,XA,AC) 1½ 545 320 2.8 E0730(grade)
A159(X25,X5,X1,XA,AC) 1½ 680 400 4.2 E0830(grade)
A208(X25,X5,X1,XA,AC) 2 767 450 4.2 E0830(grade)
A209(X25,X5,X1,XA,AC) 2 1190 700 6.3 E0860(grade)
A254(X25,X5,X1,XA,AC) 2½ 1445 850 8.5 E1140(grade)
A340(X25,X5,X1,XA,AC) 3 1530 900 8.5 E1140(grade)
A360(X25,X5,X1,XA,AC) 3 2125 1250 10.5 E1160(grade)
A390(X25,X5,X1,XA,AC) 3 2550 1500 12.0 E1175(grade)
A391(X25,X5,X1,XA,AC) DN80 2160 1270 58 E139(grade)
A483(X25,X5,X1,XA,AC) DN100 3100 1824 74 E88(grade)
A484(X25,X5,X1,XA,AC) DN100 4250 2500 74 E88(grade)

WALKER精密过滤器说明
规范  X25 X5  X1  XA  AC
去除颗粒 25um 5um 1um 0.01um 0.01um
最大含油量@20 10mg/m3 5mg/m3 0.1mg/m3 0.01mg/m3 0.003mg/m3
最大耐受温度 120
压力损失--清洁干燥时 30mbar 40mbar 75mbar 100mbar 75mbar
压力损失--油饱和时 50mbar 75mbar 150mbar 300mbar /
压力损失--更换滤芯时 400mbar 400mbar 400mbar 400mbar /
最大使用压力 16Bar
滤芯顶盖颜色标识 黑色(Black) 绿色(Green) 红色(Red) 蓝色(Blue) 黑色(Black)


新款WALKER精密过滤器特点:
     采用模块化设计,最佳的模块设计允许多重耦合,节能、易于安装及维护具有更高的容尘率,高质量的过滤器在使用寿命期内可以确保在压差很小的情况下拥有更高的过滤效率(各精度过滤效率大于99.9999%)。不锈钢、玻纤和塑料等结构材料保证不会造成再次污染,特别是沃克过滤器的聚酯材料集液层拥有很好的耐油性,确保过滤质量。

  新款过滤器技术指标:

1,过滤滤芯端盖是具备相应颜色的塑胶端盖(颜色对应不同的滤芯精度等级)。

2, 空气流动方向是透过过滤滤芯从内向外的。

3, 压差指示器(65DPUG)匹配型号A028,A038 A058 为标准配置。压差指示器(65DPIG)匹配型号A059A390作为标准配置。

4,内置有浮球式自动排水器,型号ADV6000C适合A018 A058,型号ADV6000适合A059A390。手动排水阀适用于所有型号。型号A059A390,适合使用1/4〞排水阀。

5, 活性炭过滤器必须是在油不饱和的条件下使用(饱和时不建议),也不能去除包括一氧化碳(CO)和二氧化碳(CO2这类型的气体。

6, 螺纹过滤器是由铸铝合金制造,并且以标准PED 97/23/EC兼容二组气体。

7,螺纹连接为ISO 7 / 1 RPBSP并行) 或适合北美的NPT ANSI B2.1

8,NPT连接螺纹,添加后缀,例如A018WSN

9,滤芯应该每12个月更换一次或连续工作 8000小时更换(以先到期限者为准),活性炭滤芯应为每6个月/ 1000小时为期更换以先到期限者为准)
